珍珠岩是什么？

    珍珠岩是一种火山喷发的酸性熔岩，经急剧冷却而成的玻璃质岩石，因其具有珍珠裂隙结构而得名。珍珠岩矿包括珍珠岩，黑曜岩和松脂岩。三者的区别在于珍珠岩具有因冷凝作用形成的圆弧形裂纹，称珍珠岩结构，含水量2~6%。

珍珠岩的分部

    我国珍珠岩矿床主要是在我国大陆地壳活动频繁的中生代。已探明珍珠岩矿产地20余处, 可采储量10亿吨以上, 主要分布于河南、黑龙江、内蒙古、吉林、辽宁、河北、山西、浙江、山东、福建、湖北、安徽等地。已开发的较大矿床有河南信阳、辽宁建平、浙江缙云、吉林九台、山西灵丘、河北张家口、内蒙宁城、多伦等处。其中信阳上天梯矿床为誉为单体亚洲第一大、世界第二大非金属矿床, 珍珠岩储量为1. 27亿吨,而且品质较高。

珍珠岩的工业指标及质量要求

矿床的主要工业指标：

    决定膨胀珍珠岩原料工业价值的，主要是它们在高温焙烧后的膨胀倍数和产品容重。

    1.膨胀倍数k0>5~15倍

    2.容重≤80kg/m3~200 kg/m3

质量要求：

1. 玻璃质纯洁，透明度好，颜色浅的多属优质。

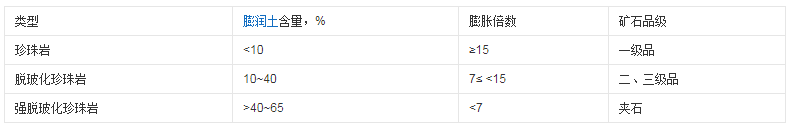

2. 没有或有轻微脱玻璃化作用，严重的属劣质。

3. 不含或少含晶质物，含量多的属劣质。

4. 化学成分:SiO2 70%±，H20 4~6%，Fe2O3<1%为优质，>1%为中劣质。

珍珠岩的工艺特性

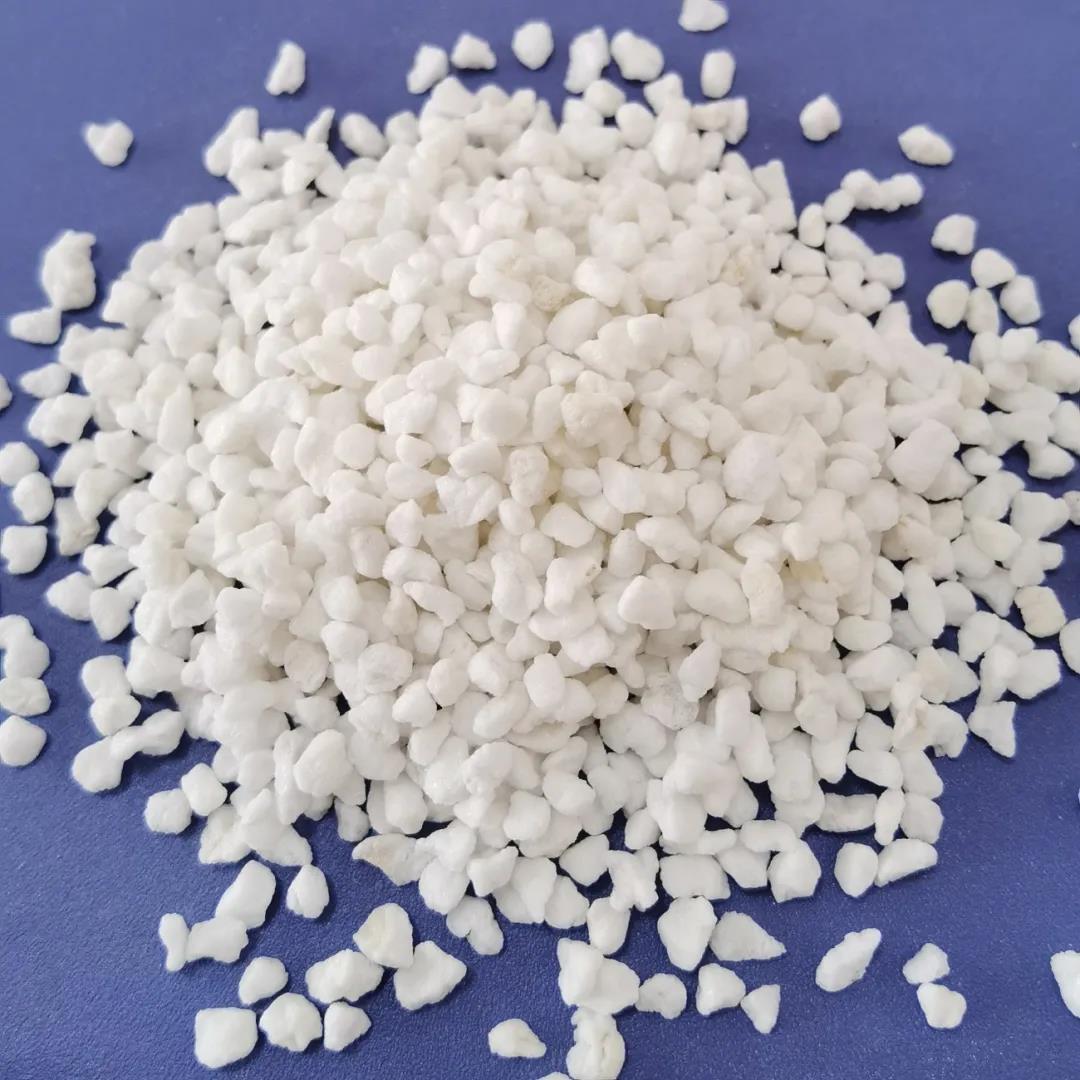

    当酸性熔岩喷发出地表时，由于岩浆骤冷而有很大粘度，使大量水蒸气未能从岩浆逸散而存于玻璃质中。当焙烧时，因突然受热达到软化程度，玻璃质中结合水汽化产出很大压力，体积迅速膨胀。在玻璃质冷却至软化温度以下时，便凝成空腔结构，形成多孔的膨胀珍珠岩。因此玻璃质是引起矿石膨胀的基础条件，水是引起矿石膨胀的内在原因，铁质是影响矿石膨胀的不利因素之一。

    珍珠岩的氧化与熔融温度为:开始收缩温度为1025℃，软化温度为1175℃，熔融温度大于1500℃，软化温度范围为150℃，熔化温度范围为325℃。珍珠岩开始收缩的温度比长石低120℃，软化温度低75℃，软化范围加宽95℃。由于这些特性，珍珠岩在陶瓷制品烧成中可以大大降低烧成温度，改进烧结的质量。通过进一步深入研究，珍珠岩还有一种特性，即含有珍珠岩的陶瓷坯体中，莫来石晶体形成较早，从而有利于烧结过程的展开。这样一来，含珍珠岩坯体除具有与长石-石英-黏土(高岭矿物)三元系坯体配方相同的工艺特性之外，还能降低烧成温度(从原来的1280℃降低为1180℃-1160℃)，并且具有良好的热稳定性。

珍珠岩有效含水量对珍珠岩膨胀的影响

    珍珠岩玻璃质结构中的水是引起珍珠岩膨胀的主要动力因素，这个水在珍珠岩中的数量与珍珠岩膨胀效果直接相关，为了获取珍珠岩最佳膨胀效果，必须根据珍珠岩的生产工艺参数：珍珠岩有效含水量、珍珠岩预热温度、珍珠岩矿砂粒径。

    珍珠岩含水量大时，高温焙烧时水分汽化产生的压力就大，就能冲破珍珠岩颗粒中玻璃质薄弱的地方，产生爆破，也会间接造成珍珠岩产品容重增大。

当然珍珠岩有效水分含量小时，膨胀也就不充分，也会使产品容重增大。因此，珍珠岩通过预热、而使珍珠岩保持有效的含水量，对珍珠岩产品的质量等级起着至关重要的意义
